HELIX DSP MINI MK2 Processore digitale audio 6 Canali Out
L'Helix DSP MINI MK2 è il processore audio digitale (DSP) per auto a 6 canali ultra-compatto con calcolo a 64 bit e convertitori AKM/Burr-Brown, ideale per installazioni High-Res Audio salvaspazio ed integrazioni OEM di alto livello su sorgenti di serie.
- Risoluzione Audio: Elaborazione a 96 kHz / 64 bit per una precisione acustica assoluta.
- Integrazione OEM: Ingresso ad alto livello Advanced Diagnostics Error Protection (ADEP.3) per bypassare i sistemi di diagnosi originali dell'auto.
- Versatilità: Perfetto per pilotare amplificatori multicanale in impianti attivi a 2 o 3 vie, ottimizzando la scena sonora in auto millimetricamente tramite software DSP PC-Tool.
L'HELIX DSP MINI MK2 è il processore audio per auto a 6 canali ultra-compatto con calcolo a 64 bit. Ingegnerizzato in Germania da Audiotec Fischer, unisce un'architettura di calcolo straordinaria a dimensioni microscopiche.
Rappresenta la scelta ideale sia per i sistemi hi-fi aftermarket evoluti, sia per l'integrazione invisibile su sorgenti di serie (OEM). Il segnale nativo lavora a 96 kHz / 24 bit, estendendo la banda passante oltre i 40 kHz. La sezione hardware adotta convertitori audiofili che preservano l'integrità del micro-dettaglio musicale.
Tecnologie Integrate
Audio DSP a 64 Bit
Il processore fixed-point elabora 1,2 miliardi di operazioni MAC al secondo. Annulla il rumore digitale e ottimizza i filtri di crossover con precisione assoluta.
Convertitori AKM e BurrBrown
L'accoppiata tra i chip di conversione garantisce una linearità acustica eccezionale. Distorsione inferiore a 0.001%, dinamica cristallina.
Circuito ADEP.3
Sistema di protezione intelligente che bypassa i filtri diagnostici OEM. Evita il blocco audio e errori di centralina anche con Start&Stop attivo.
Piattaforma ACO a 32 Bit
L'Advanced CoProcessor gestisce cambi di memoria e setup in millisecondi. Pilota in tempo reale tutte le funzioni acustiche proprietarie sviluppate in Germania.
Ingressi Multi-Standard
4 ingressi ad alto livello fino a 11V RMS, 4 ingressi RCA e ingresso ottico TOSLINK. Slot HEC per espansioni future come Bluetooth HD.
Sound Effects Proprietari
Augmented Bass Processing e StageXperience. Ottimizzano la risposta in frequenza e espandono la scena acustica frontale con tecniche esclusive.
Analisi Tecnica

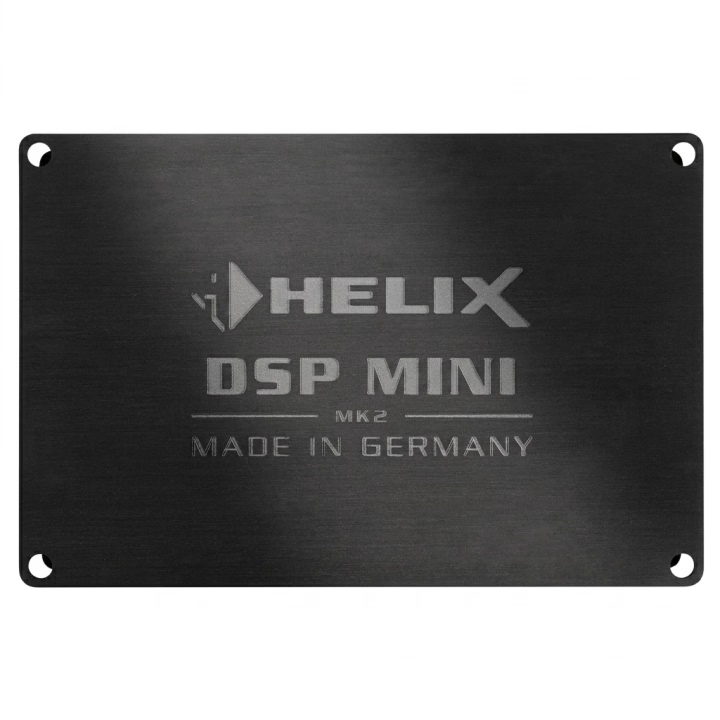

Lo chassis ultra-compatto funge da dissipatore termico schermato contro le interferenze elettromagnetiche. L'integrazione del co-processore ACO a 32 bit permette l'esecuzione del software Input Signal Analyzer (ISA), che analizza e mappa l'equalizzazione nativa delle sorgenti di serie.
La sezione di uscita preamplificata eroga una tensione nominale massima di 6 Volt RMS, garantendo un drastico abbattimento del rumore di fondo. Questo assicura un ascolto purissimo e trasparente anche durante i passaggi musicali a bassissimo volume, con rapporto segnale/rumore di 106 dB (ingresso digitale).
Specifiche Tecniche
| Canali Uscita | 6 x RCA Pre-Out indipendenti |
| Ingressi Analogici | 4 x High-Level (altoparlanti) + 4 x RCA Pre-In |
| Ingresso Digitale | 1 x Ottico TOSLINK (96 kHz / 24 bit) |
| Sensibilità Ingresso | RCA: 2-4 Volt | Alto Livello: 5-11 Volt RMS |
| Tensione Uscita Max | 6.0 Volt RMS |
| Risoluzione DSP | 64 Bit Fixed-Point, 295 MHz (1,2 Mld MAC/s) |
| Frequenza Campionamento | 96 kHz / 24 bit nativi (Hi-Res Audio) |
| Convertitori | A/D: Asahi Kasei (AKM) | D/A: BurrBrown |
| Risposta Frequenza | 10 Hz - 44.000 Hz |
| SNR Digitale | 106 dB (pesato A) |
| SNR Analogica | 96 dB (pesato A) |
| THD+N Digitale | < 0.001% |
| THD+N Analogica | < 0.002% |
| Sistemi Sicurezza | ADEP.3, Smart Control Port, JetSafe, Start-Stop 6V |
| Dimensioni | 40 x 177 x 104 mm (H x L x P) |
| Reference | HELIX-DSP-MINI-MK2 | MPN: HP50608 |
| EAN-13 | 4057204342173 |
Ecosistema e Accessori
L'integrazione nell'ecosistema Audiotec Fischer è nativa. Il MINI MK2 si interfaccia fluidamente con le linee di amplificazione HELIX e MATCH. La presa SCP (Smart Control Port) permette di collegare i moduli di controllo remoti direttamente dall'abitacolo.
Per sfruttare al massimo il dispositivo, consigliamo:
- HELIX CONDUCTOR: Controller compatto per regolazioni real-time
- HELIX DIRECTOR: Display touch-screen per taratura acustica
- HEC BT HD: Modulo Bluetooth ad alta definizione
- HEC USB Audio: Ingresso USB digitale
Software di Taratura Professionale
HELIX DSP PC-Tool V6 per Windows consente un controllo millimetrico di ogni parametro acustico. Include:
- Equalizzatori grafici e parametrici per canale
- Allineamenti temporali millimetrici (phase alignment)
- Filtri di fase avanzati
- Curve di risposta in frequenza personalizzate
- Gestione multiband completa

Domande Frequenti
Quali sono i vantaggi del co-processore ACO a 32 bit?
La piattaforma ACO esegue tutte le operazioni di controllo interno in modo ultra-rapido, riducendo il tempo di switch tra i setup acustici a frazioni di secondo. Abilita l'uso dell'analizzatore di segnale ISA e degli effetti acustici avanzati proprietari, impossibili da elaborare sulle vecchie piattaforme.
Posso mantenere attiva l'autoradio originale Start & Stop?
Sì. Lo stadio di alimentazione switching interno gestisce le fluttuazioni di tensione tipiche delle auto moderne. Garantisce il perfetto funzionamento anche quando la tensione della batteria scende fino a 6 Volt durante l'avviamento del motore.
Quanti altoparlanti posso pilotare attivamente?
Disponendo di 6 canali RCA indipendenti, puoi configurare un sistema anteriore attivo a 2 vie (2 tweeter + 2 woofer) + subwoofer, o un fronte anteriore a 3 vie completamente attivo.
Come collegarsi senza uscite RCA sull'autoradio?
Utilizza i 4 ingressi ad alto livello integrati che accettano i cavi di potenza degli altoparlanti dall'autoradio di serie (fino a 11V RMS). La tecnologia ADEP.3 adatta automaticamente l'impedenza, eliminando il rischio di muting o errori della centralina.
Le schede di estensione HEC invalidano la garanzia?
No. Lo slot HEC è un'estensione ufficiale prevista da Audiotec Fischer. L'inserimento dei moduli opzionali (Bluetooth HD, USB Audio) non compromette i termini di garanzia ufficiale di 24 mesi.
Supporto Tecnico
La corretta pianificazione dei canali, dei cablaggi e dei moduli di estensione è essenziale per sfruttare al 100% le capacità di questo DSP. Il nostro reparto tecnico specializzato è a tua disposizione per configurare il sistema ideale per la tua vettura.
-
Canali Ingresso4 x RCA + 4 x High Level
-
Ingresso Digitale SPDIF1 x Optical SPDIF (12 - 96 kHz)
-
Canali Uscita6 x RCA
