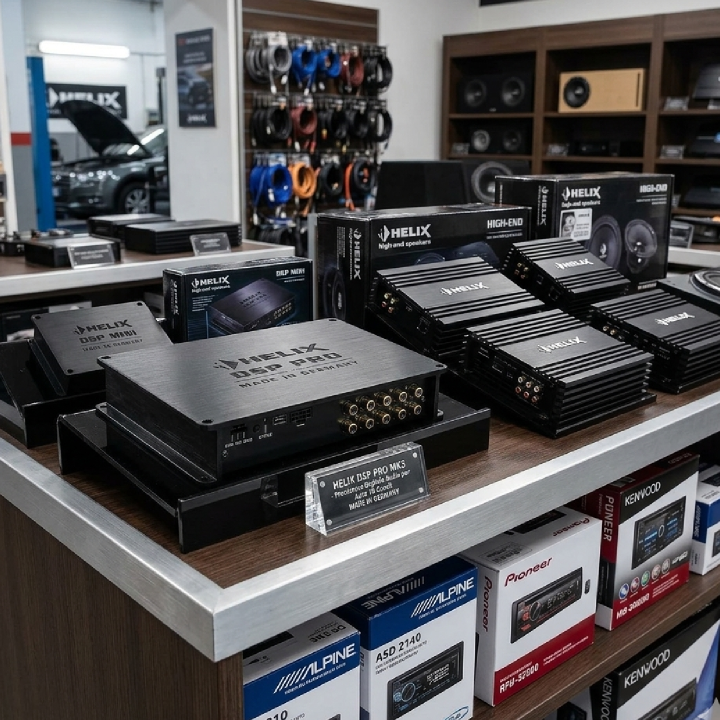

L'HELIX DSP PRO MK3 rappresenta lo stadio evolutivo definitivo tra i processori digitali audio di riferimento per il car audio High-Res. Infatti, questo dispositivo a 10 canali è interamente progettato in Germania da Audiotec Fischer. Inoltre, esso unisce l'iconico ed elegante design del brand con le tecnologie di calcolo più rivoluzionarie del settore. Di conseguenza, è ideale sia per l'integrazione su complessi sistemi multi-amplificati OEM sia per impianti aftermarket audiofili senza compromessi.
Il percorso del segnale opera ad un'elevatissima frequenza di campionamento di 96 kHz / 64 bit. Per questo motivo, il processore garantisce una banda passante estesa che supera i 40 kHz. Inoltre, l'hardware adotta i prestigiosi convertitori A/D e D/A AKM Velvet Sound a 32 bit accoppiati a una doppia CPU. Pertanto, la struttura è perfetta per elaborare configurazioni acustiche tridimensionali altamente sofisticate. In sintesi, offre gli strumenti più evoluti presenti nel catalogo di DSP e Processori Car Audio.
Tecnologie d'avanguardia integrate
Architettura TwinDSP Power
Il sistema utilizza due processori fixed-point a 64 bit di Analog Devices. Di fatto, eroga ben 2,4 miliardi di operazioni MAC al secondo, raddoppiando la potenza di calcolo del predecessore.
Convertitori AKM Velvet Sound
Lo stadio di conversione implementa chip AKM a 32 bit di ultima generazione. Di conseguenza, assicura una linearità di conversione da primato e una risoluzione High-Res cristallina.
Ingressi Intelligenti ADEP.3
Il circuito di terza generazione protegge e interfaccia il DSP con le sorgenti OEM. Nello specifico, evita codici di errore e blocchi della diagnostica sulle autoradio di fabbrica.
CoProcessor ACO a 32 Bit
La piattaforma proprietaria ACO supervisiona i compiti di controllo a velocità fulminea. Infatti, permette lo switch dei setup in millisecondi e sblocca l'analizzatore ISA di serie.
Connettività Totale ed HEC
Dispone di 8 ingressi ad alto livello regolabili fino a 32V e ingressi ottici/coassiali. Inoltre, lo slot HEC permette espansioni wireless Bluetooth HD o USB Audio stabili.
Virtual Channel Processing
Il sistema VCP introduce un'elaborazione a canali virtuali flessibile. Di conseguenza, agevola la configurazione e il routing acustico di impianti audio di estrema complessità.
Analisi ingegneristica dell'hardware e algoritmi proprietari
Dal punto di vista elettronico e algoritmico, l'HELIX DSP PRO MK3 sposta in avanti i limiti dell'integrazione acustica. Infatti, la coesistenza della piattaforma ACO a 32 bit e dei due chip Analog Devices consente di implementare funzioni matematiche uniche. Tra queste spicca l'Input Signal Analyzer (ISA), abbinato ad un InputEQ evoluto, che analizza e corregge le equalizzazioni pre-impostate dai costruttori automobilistici sul segnale originale, restituendo una risposta in frequenza totalmente lineare.
L'ottimizzazione del software introduce anche la tecnologia di taratura automatica TuneEQ. Questa funzione permette di correggere la risposta acustica in modo rapido e millimetrico tramite microfoni di misura compatibili, agendo in background senza appesantire l'interfaccia. Sul fronte degli effetti acustici, l'algoritmo RealCenter ridisegna l'immagine stereofonica centrale per conducente e passeggero in modo dinamico, mentre l'Augmented Bass Processing spinge l'estensione del subwoofer salvaguardandone l'integrità meccanica ed elettrica.
Specifiche tecniche complete
| Parametri |
Specifiche |
| Ingressi Analogici |
8 x RCA (Cinch), 8 x Alto Livello (High-Level speaker input) |
| Ingressi Digitali |
1 x Ottico SPDIF (12 - 96 kHz), 1 x Coassiale SPDIF (12 - 192 kHz) |
| Sensibilità d'Ingresso |
RCA: 2 / 3 / 4 Volt | Alto Livello: 4 / 7 / 11 Volt o 12 / 22 / 32 Volt (regolabile) |
| Canali di Uscita |
10 x RCA (Cinch) regolabili e indipendenti, 1 x Remote Out |
| Tensione di Uscita Max |
8.0 Volt RMS |
| Risoluzione del DSP |
64 Bit Fixed-Point nativi |
| Potenza di Calcolo |
2 x 295 MHz, clock complessivo a 2.4 miliardi di operazioni MAC/s |
| Frequenza di Campionamento |
96 kHz nativi |
| Convertitori del Segnale |
A/D: AKM Velvet Sound 32 Bit | D/A: AKM Velvet Sound 32 Bit |
| Risposta in Frequenza |
Da 10 Hz a 44.000 Hz (Banda audiofila estesa ad alta risoluzione) |
| Rapporto Segnale / Rumore |
Ingresso Digitale: 116 dB | Ingresso Analogico: 111 dB (pesato A) |
| Distorsione Armonica (THD+N) |
Ingresso Digitale: < 0.0005% | Ingresso Analogico: < 0.001% |
| Funzioni Aggiuntive |
Slot HEC, Ground Lift, Smart Control Port (SCP), Piattaforma ACO, Circuito ADEP.3 |
| Dimensioni Fisiche |
40 mm x 177 mm x 150 mm (Altezza x Larghezza x Profondità) |
| Contenuto della Confezione |
1 x DSP PRO MK3, 1 x Adattatore Input-to-SCP, 1 x Cavo USB, Accessori di montaggio, Manuale |
Integrazione di sistema e hardware di espansione
L'inserimento del DSP PRO MK3 all'interno dell'ecosistema di bordo è facilitato da soluzioni di alimentazione intelligenti. Infatti, il modulo è dotato di funzionalità Start-Stop nativa, operando senza interruzioni di segnale anche quando la tensione di batteria scende repentiniamente fino a 6 Volt in fase di accensione motore. Inoltre, la modalità Power Save Mode integrata spegne i remoti degli amplificatori collegati dopo 60 secondi di assenza di segnale musicale, prevenendo l'inutile scarica della batteria del veicolo.
La presenza del connettore compatto ed estremamente solido Smart Control Port (SCP) permette un collegamento stabile e sicuro degli accessori di controllo di ultima generazione, riducendo l'ingombro dei cablaggi. Lo slot di espansione Helix Extension Card (HEC) permette inoltre di integrare schede accessorie ufficiali, espandendo l'hardware verso lo streaming audio HD o ingressi digitali aggiuntivi in base alle esigenze della vettura.
Ecosistema Software: Taratura Professionale PC-Tool 5
L'interfaccia professionale **HELIX DSP PC-Tool 5** sblocca il controllo chirurgico di tutte le 10 uscite analogiche indipendenti. Infatti, grazie a un layout grafico intuitivo, permette di configurare matrici di routing complesse, allineamenti temporali inversi e parametri di fase acustica avanzati in tempo reale.
Domande frequenti (FAQ)
1. Quali sono i vantaggi della tecnologia TwinDSP Power con due chip a 64 bit?
L'utilizzo di due processori indipendenti di Analog Devices permette di gestire 10 canali di uscita separati ad alta risoluzione (96 kHz). Di fatto, la sbalorditiva velocità di elaborazione consente di eseguire simultaneamente algoritmi pesanti e funzioni sonore proprietarie senza alcuna latenza di segnale.
2. Come interviene la funzione TuneEQ integrata nel software PC-Tool 5?
TuneEQ è un sistema automatizzato per la correzione della risposta in frequenza dell'auto. È sufficiente effettuare una singola misurazione acustica per canale tramite microfono per consentire al software di impostare automaticamente i filtri parametrici interni, allineandoli alla curva acustica di riferimento ideale.
3. Che cos'è la commutazione automatica del segnale digitale?
Il processore monitora costantemente gli ingressi digitali ottico e coassiale. Non appena rileva un flusso audio digitale attivo, commuta la sorgente in modo totalmente automatico. Questa automazione è disattivabile da software o gestibile manualmente tramite i controller remoti opzionali.
4. A cosa serve lo switch fisco "Ground Lift" presente sul telaio?
Lo switch Ground Lift permette di separare o accoppiare la massa dei circuiti interni del segnale con la massa di alimentazione dell'auto. Di conseguenza, rappresenta uno strumento indispensabile per eliminare i loop di massa, ronzii e fruscii causati da alternatori o differenze di potenziale elettrico.
5. Posso collegare sorgenti OEM ad alta potenza direttamente al DSP PRO MK3?
Sì, lo stadio di ingresso ad alto livello prevede una regolazione della sensibilità a tre stadi strutturata a coppie di canali. Questa flessibilità permette di supportare tensioni d'ingresso estese fino a ben 32 Volt RMS, consentendo la perfetta compatibilità anche con amplificatori di primo impianto di alta potenza.
