DOMINANT DMT 7815 Gold - Regolatore + ULN TPS7A4700 immagini

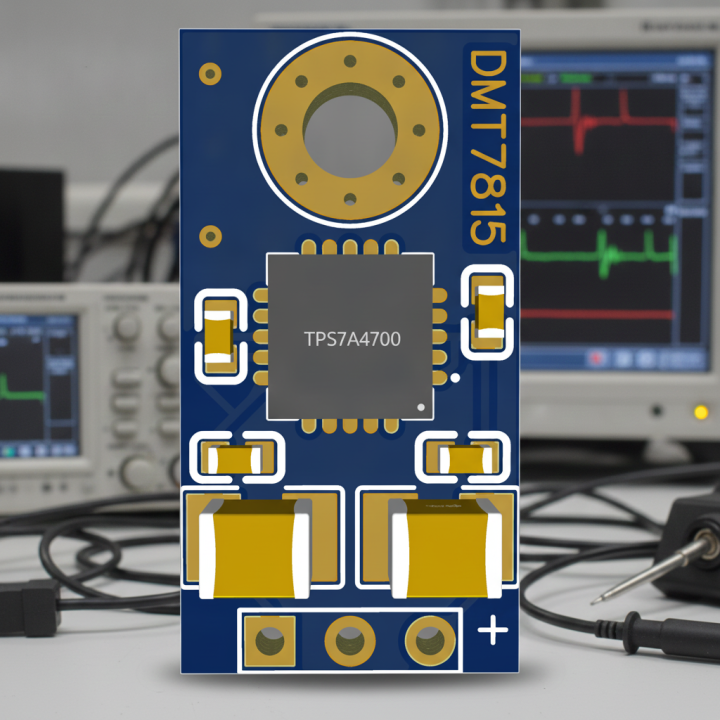

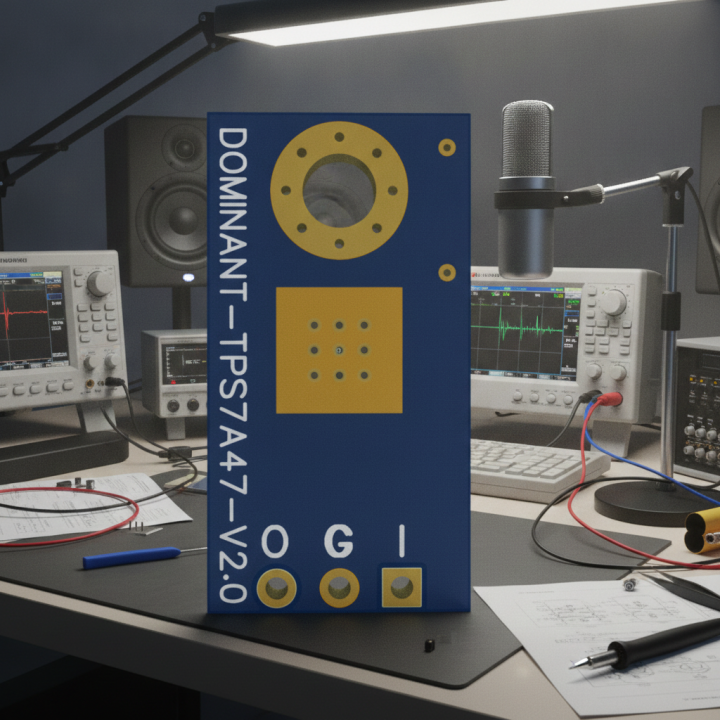

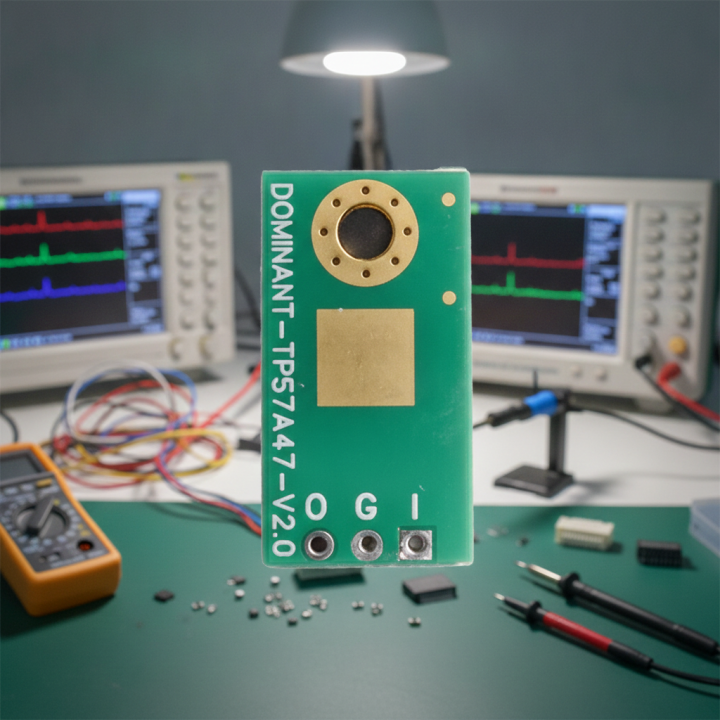

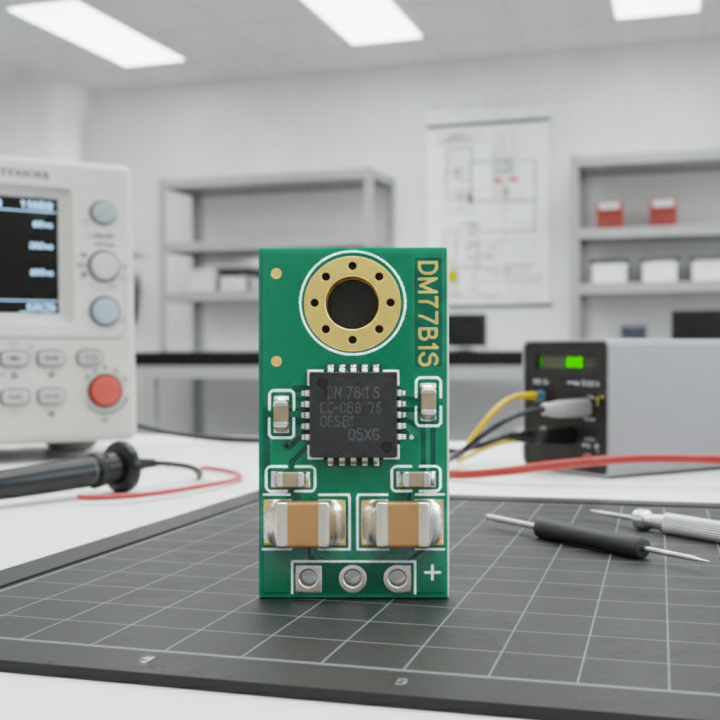

DOMINANT DMT 7815 Gold - Regolatore + ULN TPS7A4700
Tecnologia ULN: Sviluppato attorno all'IC TI TPS7A4700 per un PSRR eccezionale, rumore di fondo azzerato e massima purezza spettrale.
Drop-In Upgrade: Sostituzione diretta pin-to-pin dei classici regolatori lineari serie 7815 per un incremento immediato della dinamica.
Qualità Costruttiva: Finitura Gold con PCB a 7 strati, componenti selezionati e ottima stabilità termica per il tuning hi-end.
Il DOMINANT DMT 7815 Gold è un modulo regolatore di tensione lineare ultra-low noise progettato per offrire un upgrade pin-to-pin definitivo e sostituire i tradizionali regolatori serie 7815 in preamplificatori, DAC e stadi analogici ad alte prestazioni.
Sviluppato attorno al circuito integrato Texas Instruments TPS7A4700 e rifinito con un circuito stampato multistrato di altissimo profilo con dimensioni compatte di 11 x 20.6 mm, spessore complessivo di 8 mm (inclusi i componenti), laminato S1000H TG155, rame da 2 Oz sugli strati esterni e 1 Oz su quelli interni, finitura Gold Plated ENIG, ramatura chimica orizzontale e copertura dei via, questo modulo unisce la tecnologia a bassissimo rumore a componenti passivi audiophile di precisione estrema, includendo in dotazione il pad dissipatore termico.
In sintesi (Specifiche Core)
Il DOMINANT DMT 7815 Gold è un regolatore lineare ultra-low noise da 15V con form factor drop-in TO-220, dimensioni compatte di 11 x 20.6 mm (spessore totale 8 mm con componenti), corrente di uscita fino a 500 mA (senza heatsink) e fino a 1 A (con dissipatore termico , basato su PCB a 8 strati S1000H TG155 con rame 2Oz/1Oz, resistenze Susumu (0.001% 5ppm), condensatori TDK COG e Samsung serie CL.
Tecnologie Integrate DOMINANT DMT
IC Texas Instruments TPS7A4700
Cuore elettronico ad alte prestazioni con architettura LDO a basso rumore nativo, capace di erogare fino a 1 A di corrente di uscita con un PSRR eccezionale e una stabilità termica superiore.
PCB 8 Strati S1000H TG155
Circuito stampato multistrato professionale con laminato S1000H ad alta temperatura di transizione vetrosa (TG155), rame da 2Oz sugli strati esterni e 1Oz su quelli interni per una dissipazione e una conducibilità ottimali.
Finitura Gold Plated ENIG
Trattamento superficiale con oro chimico ENIG (Electroless Nickel Immersion Gold) per azzerare le resistenze di contatto, prevenire l'ossidazione e preservare l'integrità del segnale nel tempo.
Ramatura Chimica Orizzontale
Processo di deposizione chimica orizzontale (Horizontal Electroless Copper Plating) che forma uno strato di rame sottile e perfettamente uniforme sulle pareti dei fori passanti per una conduttività impeccabile.
Copertura dei Via (Via Covering)
Trattamento di chiusura e protezione dei fori di passaggio (Via Covering) per isolare i conduttori, ottimizzare il layout ed evitare interferenze o dispersioni di flusso indesiderate.
Resistenze Susumu 0.001% 5ppm
Resistenze a film sottile Susumu di grado metrologico con tolleranza ultra-stretta dello 0.001% e deriva termica eccezionale di soli 5ppm/°C per annullare il rumore termico ed eccessivo.
Analisi Tecnica e Gestione Termica del Modulo DMT 7815 Gold
La sezione di regolazione del DOMINANT DMT 7815 Gold sfrutta le eccezionali specifiche del regolatore lineare positivo a bassissimo rumore Texas Instruments TPS7A4700. Il circuito è progettato per accettare una tensione di ingresso compresa tra +3V e +35V, erogando una tensione fissa altamente stabilizzata di +15V con una precisione iniziale eccezionale e un rumore di uscita nell'ordine dei microvolt.
Dal punto di vista della capacità di erogazione in corrente, il modulo gestisce fino a 500 mA senza l'ausilio di un dissipatore esterno (sfruttando il piano in rame del PCB e il pad termico incluso nel kit). Utilizzando invece un heatsink esterno adeguato in conformità con le specifiche termiche del datasheet dell'IC TPS7A4700, la corrente massima erogabile in uscita raggiunge il limite nominale di ben 1 A. L'ingegneria del circuito stampato a 8 strati su laminato S1000H TG155, con rame da 2Oz sulle tracce esterne e da 1Oz sui piani interni, garantisce una distribuzione uniforme del calore e la massima efficienza anche sotto carichi gravosi.
Confronto Prestazionale: DOMINANT DMT 7815 Gold vs Regolatore 7815 Standard
Il passaggio da un regolatore lineare standard a semiconduttore monolitico a un modulo evoluto come il DMT 7815 Gold trasforma drasticamente la sezione di alimentazione, abbattendo drasticamente rumore e interferenze:
Limiti del 7815 Standard
- Rumore in Uscita: Circa ~40 µV RMS (10 Hz - 100 kHz), causa di fruscio residuo udibile.
- PSRR a 1 kHz: Intorno a ~70 dB, con reiezione del ripple limitata alle basse frequenze.
- Corrente Senza Dissipatore: Limitata fortemente dalla dissipazione termica nativa del package TO-220 standard.
- Regolazione di Carico: Variazioni di circa 15 mV sotto carico impulsivo.
- Architettura & Form Factor: Componente monolitico ingombrante, privo di kit di dissipazione termica dedicati e finiture avanzate sui fori.
Vantaggi del DMT 7815 Gold
- Rumore in Uscita (ULN): Ridotto a soli 4.4 µV RMS (~9 volte inferiore, TI TPS7A4700).
- Corrente Erogabile: Fino a 500 mA senza heatsink e fino a 1 A con heatsink (come da datasheet IC).
- PSRR a 1 kHz & Alte Frequenze: Superiore a > 82 dB (e > 55-60 dB alle alte frequenze contro EMI/switching).
- Regolazione di Carico: Ottima stabilità con variazioni inferiori a < 1 mV.
- Design & Kit Completo: Dimensioni compatte 11x20.6x8 mm, laminato S1000H TG155, rame 2 Oz/1 Oz, resistenze Susumu 0.001%, condensatori TDK/Samsung e SILPAD Termico isolante incluso.
Specifiche Tecniche DOMINANT DMT 7815 Gold
| Modello / Brand | DOMINANT DMT 7815 Gold |
|---|---|
| Circuito Integrato (IC) | Texas Instruments TPS7A4700 |
| Tipologia Regolatore | Lineare Ultra-Low Noise (LDO) |
| Tensione di Uscita Fissa | +15V DC |
| Tensione di Ingresso (Min / Max) | Da +3V a +35V DC |
| Corrente di Uscita (Senza Heatsink) | Fino a 500 mA (con pad dissipatore in dotazione) |
| Corrente di Uscita (Con Heatsink) | Fino a 1 A (con dissipatore esterno come da datasheet IC) |
| Form Factor & Dimensioni PCB | Drop-In TO-220 | Larghezza 11 mm, Altezza 20.6 mm, Spessore 8 mm (inclusi componenti) |
| Tecnologia PCB & Laminato | Multistrato 8 Layer, Laminato S1000H TG155 |
| Spessore Rame (Esterno / Interno) | Esterno 2Oz, Interno 1Oz |
| Finitura Superficiale & Processi | Gold Plated ENIG + Ramatura Chimica Orizzontale & Via Covering |
| Resistenze Circuitali | Susumu a film sottile (Tolleranza 0.001%, 5ppm/°C) |
| Condensatori di Precisione | TDK COG (NP0) + Samsung Serie CL High-Grade |
| Accessori Inclusi nel Kit | Pad dissipatore termico ad alta efficienza |
| Applicazioni Principali | Upgrade preamplificatori, DAC, stadi phono, hi-fi high-end |
Ambiti d'Impiego Consigliati
Grazie alla struttura drop-in e alle prestazioni di riferimento, il modulo DOMINANT DMT 7815 Gold si inserisce perfettamente in qualsiasi apparecchiatura audio che utilizzi i classici regolatori serie 7815. Scopri la gamma completa nella sezione dei regolatori di tensione del nostro catalogo.
Upgrade Preamplificatori Hi-Fi
Sostituzione dei regolatori originali negli stadi di linea per abbattere il rumore di fondo, migliorare la messa a fuoco e incrementare la risoluzione dei dettagli armonici.
Stadi Phono e Convertitori DAC
Alimentazione ultra-pulita per circuiti analogici e di conversione sensibili, dove la purezza della tensione si traduce in una scena sonora più profonda e naturale.
Apparecchiature di Misura
Applicazioni in strumentazione di precisione che richiedono una stabilità a lungo termine e un ripple ridotto al di sotto della soglia di percettibilità.
Domande Frequenti sul DOMINANT DMT 7815 Gold
Qual è la corrente massima erogabile con e senza heatsink?
Senza dissipatore esterno il modulo eroga fino a 500 mA (sfruttando il pad termico e il rame del PCB). Utilizzando un heatsink esterno come da indicazioni del datasheet TI dell'IC, la corrente erogabile raggiunge il valore massimo di 1 A.
Quali sono le dimensioni fisiche del modulo DMT 7815 Gold?
Il circuito stampato misura 11 mm di larghezza per 20.6 mm di altezza, con uno spessore complessivo di soli 8 mm comprensivo dei componenti montati, garantendo un ingombro ridotto ideale per sostituzioni pin-to-pin.
Il kit include il sistema per la dissipazione del calore?
Sì, la confezione include in dotazione un pad dissipatore termico ad alta efficienza per assicurare un perfetto accoppiamento termico e una dissipazione ottimale durante il funzionamento.
A cosa servono la ramatura orizzontale e la copertura dei via (Via Covering)?
La ramatura chimica orizzontale assicura uno spessore perfettamente uniforme del rame sulle pareti dei fori passanti, mentre la copertura dei via protegge e isola i punti di passaggio, elevando l'affidabilità del circuito stampato.
Quali vantaggi offre il PCB a 8 strati con laminato S1000H TG155 e rame 2Oz?
Il laminato S1000H TG155 offre un'elevata resistenza termica e stabilità meccanica. L'uso di 8 layer con piste esterne da 2Oz e interne da 1Oz garantisce una bassissima resistenza ohmica sulle piste di potenza e un isolamento magnetico superiore.
Assistenza All'acquisto e Supporto Tecnico in Italia
La verifica delle tensioni di lavoro, degli assorbimenti e degli spazi interni è fondamentale per installare correttamente il DOMINANT DMT 7815 Gold. Il nostro reparto tecnico specializzato a Napoli è a tua disposizione per fornirti consulenza prima e dopo l'acquisto.
Hai domande su questo modulo regolatore ultra-low noise? Contatta il nostro store:
Il nostro team risponde rapidamente dall'Italia per aiutarti a scegliere i componenti di upgrade hi-end più adatti alle tue apparecchiature audio.
-
