HELIX DSP.3S Processore Digitale Car Audio 8 Canali Out immagini
HELIX DSP.3S Processore Digitale Car Audio 8 Canali Out
L'HELIX DSP.3S è il processore audio digitale per auto a 8 canali di uscita sviluppato da Audiotec Fischer in Germania: architettura DSP a 64 bit, doppio ingresso digitale SPDIF e convertitori BurrBrown per impianti car audio di riferimento in configurazione attiva multi-via su sorgenti aftermarket e OEM.
- Doppio Ingresso Digitale: Ottico TOSLINK fino a 96 kHz e Coassiale SPDIF fino a 192 kHz/24 bit per la piena compatibilità con qualsiasi sorgente Hi-Res Audio.
- 8 Canali di Uscita Indipendenti: Matrice di routing flessibile via DSP PC-Tool per sistemi attivi a 2, 3 o 4 vie con controllo separato su ogni driver.
- Integrazione OEM Avanzata: 6 ingressi High-Level con circuito ADEP.3 e Ground Lift galvanico integrato per installazioni silenziose su qualsiasi autovettura.
L'HELIX DSP.3S rappresenta la proposta di punta della linea DSP di Audiotec Fischer per chi costruisce impianti car audio di riferimento. Progettato e assemblato in Germania, questo processore digitale a 8 canali porta in vettura un livello di controllo del segnale normalmente riservato all'hi-fi domestico di fascia alta.
Il percorso del segnale transita nativamente a 96 kHz / 24 bit, con una banda passante estesa oltre i 44 kHz che conserva ogni sfumatura delle registrazioni Hi-Res Audio. A distinguerlo dagli altri modelli della linea è la presenza di due ingressi digitali SPDIF indipendenti — ottico e coassiale — e di un parco ingressi analogici che copre sei copie RCA e sei canali ad alto livello, rendendo il DSP.3S compatibile con qualsiasi scenario installativo, dalle sorgenti aftermarket più moderne ai sistemi OEM premium con amplificatori integrati e diagnostica attiva.
Tecnologie Integrate
DSP a 64 Bit Fixed-Point
Il processore di segnale digitale opera a 295 MHz con un throughput di 1,2 miliardi di operazioni MAC per secondo. Questa potenza di calcolo consente l'applicazione simultanea di equalizzatori parametrici ad alta risoluzione, filtri di crossover a pendenza variabile e ritardi temporali con precisione inferiore al microsecondo su ogni canale, senza compromessi tra latenza e fedeltà del segnale.
Convertitori BurrBrown Dual-Stage
La conversione A/D e D/A è affidata ai chip BurrBrown su entrambi gli stadi, una scelta che porta la distorsione armonica sotto lo 0,0008% dall'ingresso digitale e il rapporto segnale/rumore a 112 dB. Valori da studio di registrazione che si traducono in un fondale completamente silenzioso, percepibile già nella prima nota di un brano.
Doppio Ingresso Digitale SPDIF
Il DSP.3S è l'unico processore della linea a montare due interfacce digitali distinte: l'ingresso ottico TOSLINK accetta frequenze di campionamento fino a 96 kHz, mentre l'ingresso coassiale SPDIF arriva a 192 kHz/24 bit nativi. Chi utilizza DAC esterni, lettori Hi-Res o sorgenti di rete può quindi mantenere il segnale in dominio puramente digitale lungo l'intero percorso, bypassando qualsiasi stadio di conversione analogica intermedio.
Circuito ADEP.3
Il sistema proprietario Advanced Diagnostics Error Protection di terza generazione replica elettricamente il profilo d'impedenza di un altoparlante reale verso la centralina OEM. Il circuito previene il blocco delle uscite audio di serie, azzerandone il rischio di errori a display e garantendo la piena funzionalità di telefono vivavoce, navigatore e avvisi acustici del veicolo.
Ground Lift Integrato
L'interruttore Ground Lift separa galvanicamente la massa del processore da quella del telaio, eliminando alla radice i disturbi a frequenza di rete e i ronzii tipici delle architetture elettriche complesse — sistemi 48V, powertrain ibridi, o semplicemente vetture con più masse interconnesse. Un componente che in passato richiedeva adattatori esterni, qui è già a bordo.
Smart Control Port e Co-Processore ACO
La porta SCP con aggancio meccanico snap-in alimenta e gestisce controller e display remoti tramite un unico connettore, eliminando fili volanti e rischi di disconnessione in uso. Il co-processore ACO a 32 bit opera in parallelo al DSP principale: esegue i cambi di preset, l'analisi ISA e la gestione degli effetti in tempi non percettibili, mantenendo il flusso musicale continuo anche durante le transizioni di configurazione.
Analisi Tecnica

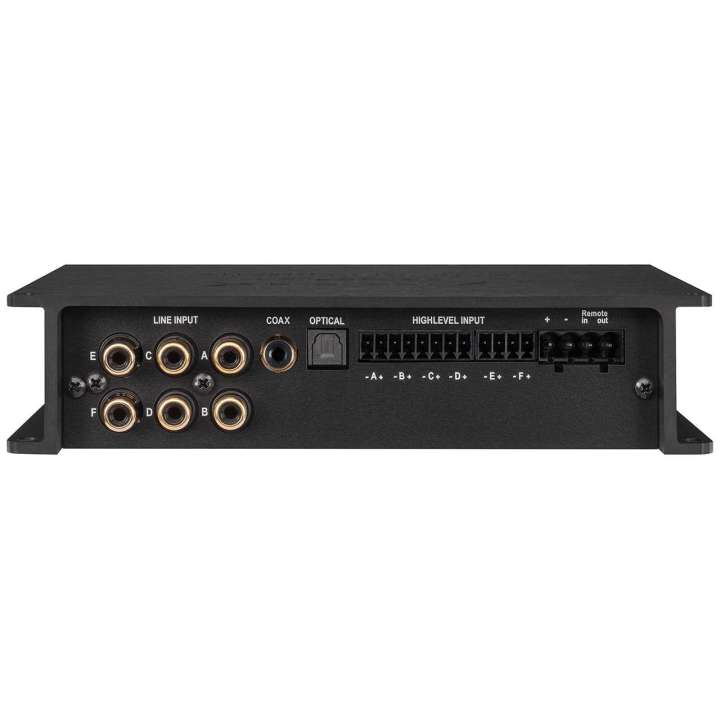

La sezione d'ingresso analogica dispone di sei copie RCA e sei ingressi High-Level — ciascuno con sensibilità regolabile tra 2 e 11 Volt RMS — consentendo la connessione simultanea di sorgente principale, ingresso secondario e sorgente ausiliaria con routing completamente configurabile via software. A differenza di molti competitor, i sei canali ad alto livello non sono semplici adattatori passivi: ogni canale passa attraverso il circuito ADEP.3 e mantiene isolamento elettrico attivo verso il sistema OEM.

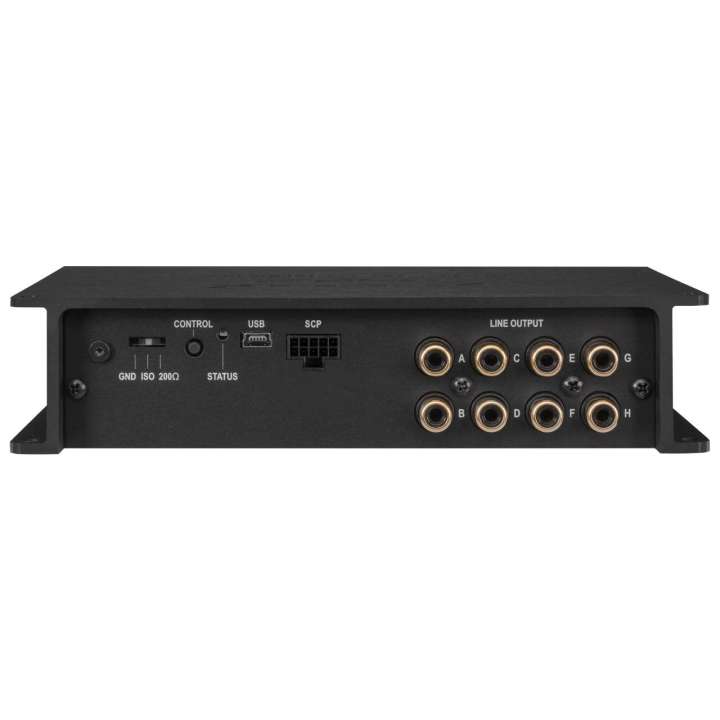

Lo stadio di uscita eroga 6 Volt RMS nominali su tutti e otto i canali RCA Pre-Out, garantendo un ampio margine di pilotaggio verso qualsiasi amplificatore aftermarket e un abbattimento drastico del rumore lungo i cavi di collegamento. La matrice di routing software consente a ogni canale di uscita di attingere da qualsiasi combinazione di ingressi, con guadagni individuali e ritardi temporali del tutto indipendenti.
L'alimentatore switching interno stabilizza il funzionamento anche quando la tensione di batteria scende a 6 Volt durante le fases di avviamento con sistemi Start & Stop attivi. Nessun riavvio, nessun artefatto audio: il processore mantiene la propria configurazione e riprende il percorso del segnale dal punto esatto in cui lo aveva lasciato.
Specifiche Tecniche
| Canali di Uscita | 8 x RCA Pre-Out con routing matriciale indipendente |
| Ingressi Analogici | 6 x RCA (Cinch) + 6 x High-Level con ADEP.3 |
| Ingresso Digitale Ottico | 1 x TOSLINK (12 – 96 kHz / 24 bit) |
| Ingresso Digitale Coassiale | 1 x SPDIF Coassiale (12 – 192 kHz / 24 bit) |
| Sensibilità Ingresso | RCA: 2 – 4 V RMS | High-Level: 5 – 11 V RMS |
| Tensione Uscita Max | 6,0 Volt RMS |
| Risoluzione DSP | 64 Bit Fixed-Point, 295 MHz (1,2 Mld MAC/s) |
| Frequenza Campionamento | 96 kHz / 24 bit nativi (Hi-Res Audio) |
| Convertitori A/D e D/A | BurrBrown (entrambi gli stadi) |
| Risposta in Frequenza | 10 Hz – 44.000 Hz |
| SNR Digitale / Analogico | 112 dB / 107 dB (pesato A) |
| THD+N Digitale / Analogico | < 0,0008% / < 0,002% |
| Sistemi Sicurezza | ADEP.3, Ground Lift, Smart Control Port (SCP), Auto Remote, Power Save Mode, Start-Stop 6V |
| Dimensioni | 40 × 177 × 120 mm (H x L x P) |
Ecosistema e Accessori Compatibili
Tutti gli accessori dell'ecosistema Audiotec Fischer si innestano sul DSP.3S tramite la porta SCP o lo slot di espansione HEC, senza interventi sull'hardware principale. La scelta del controller remoto e dei moduli opzionali definisce il livello di interazione con l'impianto dall'interno dell'abitacolo.
CONDUCTOR PRO
Controller rotativo di nuova generazione realizzato in materiali premium con feedback tattile migliorato. Gestisce volume, selezione degli ingressi e switching dei preset in un unico comando dall'estetica raffinata.
HELIX DIRECTOR
Display touchscreen a colori da 2,8" con memoria interna per la gestione di fino a 20 preset acustici distinti. Consente lo switching rapido tra configurazioni ottimizzate.
HELIX URC.3
Comando remoto analogico a doppio potenziometro per la regolazione indipendente del volume generale e del canale subwoofer, senza display né alimentazione dedicata.
HEC BT HD
Modulo di espansione Bluetooth® con codec Qualcomm® aptX™ per streaming audio ad alta risoluzione da smartphone e dispositivi mobili, senza degradazione percettibile.
HEC USB Audio
Interfaccia USB ad alta risoluzione fino a 192 kHz / 32 bit per la connessione digitale diretta di PC, laptop e tablet — complementare all'ingresso coassiale integrato.
HEC AUX IN
Ingresso analogico aggiuntivo via jack stereo da 3,5 mm per integrare qualsiasi sorgente portatile ausiliaria nel routing matriciale del processore, senza occupare gli ingressi principali.
Software di Taratura Professionale
Il software gratuito HELIX DSP PC-Tool per Windows offre accesso completo a ogni parametro dell'architettura a 64 bit, con un'interfaccia grafica in tempo reale che rende la taratura professionale accessibile e precisa.
Equalizzazione e Correzione: Fino a 30 bande parametriche per canale — in ingresso e in uscita — con regolazione indipendente di frequenza, ampiezza Q e guadagno. Ideale per compensare le curve pre-equalizzate delle sorgenti OEM tramite l'analisi ISA.
Ritardi Temporali e Allineamento: Risoluzione di allineamento temporale inferiore a 0,02 ms per canale, strumento fondamentale per la ricostruzione della scena sonora frontale e per la coerenza di fase tra i componenti in configurazioni attive.
Routing Matriciale e Multi-Preset: Ogni uscita può attingere da qualsiasi combinazione di ingressi con guadagni dedicati. I preset memorizzati coprono l'intera configurazione, richiamabili istantaneamente dal controller remoto.
Domande Frequenti
Qual è la differenza reale tra ingresso ottico e coassiale sul DSP.3S?
Entrambi trasportano il segnale esclusivamente in dominio digitale, ma con capacità diverse: l'ottico TOSLINK supporta frequenze di campionamento fino a 96 kHz, il coassiale SPDIF arriva a 192 kHz/24 bit. Per sorgenti DAC esterni o lettori Hi-Res che operano nativamente a 176,4 o 192 kHz, il coassiale garantisce l'intero flusso digitale senza decimazione della risoluzione.
Posso configurare un sistema completamente attivo a 3 vie per il fronte più subwoofer?
Gli 8 canali indipendenti coprono configurazioni come: tweeter sx/dx (2 ch) + midrange sx/dx (2 ch) + woofer sx/dx (2 ch) + 1 o 2 subwoofer dedicati (1-2 ch). Il routing matriciale via PC-Tool consente di assegnare liberamente ogni ingresso a ogni uscita, con equalizzazione e ritardi separati per ogni driver installato.
Il circuito ADEP.3 funziona con sistemi audio premium come Bose, Harman o Meridian?
Il circuito ADEP.3 è progettato per i sistemi OEM con amplificatori integrati e diagnostica attiva, inclusi i principali sistemi premium. Per architetture particolarmente complesse — DSP di fabbrica con protocolli proprietari o amplificatori a carico variabile — è consigliabile una verifica preventiva della compatibilità con il nostro reparto tecnico prima dell'acquisto.
Ho bisogno del Ground Lift sulla mia vettura?
Il Ground Lift è utile su vetture con architetture 48V, powertrain ibridi o in presenza di ronzii di massa tra il processore e la sorgente audio. Su installazioni standard senza disturbi di fondo può restare in posizione normale. L'utilità sta nell'averlo già integrato: se il problema di massa si manifesta dopo l'installazione, non è necessario aggiungere componenti esterni né smontare l'impianto.
Quanti preset posso salvare e come li richiamo durante la guida?
Il DSP.3S memorizza fino a 20 preset completi via software PC-Tool, ciascuno contenente l'intera configurazione di equalizzazione, ritardi, guadagni e routing. Il richiamo avviene tramite il controller CONDUCTOR, CONDUCTOR PRO o il display touchscreen DIRECTOR, senza toccare il processore. Una soluzione ideale per adattarsi a generi musicali diversi o alle preferenze di più passeggeri.
Supporto Tecnico
La corretta pianificazione delle connessioni, dei moduli di espansione HEC e della taratura software è determinante per esprimere il pieno potenziale del DSP.3S. Il nostro reparto tecnico specializzato è a tua disposizione per consulenza personalizzata su cablaggio, configurazione canali e integrazione con sorgenti OEM.
Infoline / WhatsApp: 349 575 7528
-
Marca
-
RiferimentoHelix-DSP-.3S
-
CondizioneNuovo
-
ean134057204342166
-
Canali Ingresso6 x RCA + 6 x High Level
-
Ingresso Digitale1 Coax 12/192 + 1 Optical 12/96
-
Canali Uscita8 x RCA
